Ubicaciones de las cajas de fusibles

Ford Mondeo / Ford Mondeo Manual del Propietario / Fusibles / Ubicaciones de las cajas de fusibles

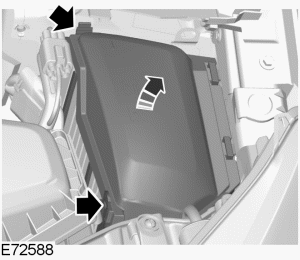

Caja de fusibles del vano motor

Caja central de fusibles

Caja central de fusibles

Todos los vehículos

1. Apriete los clips de fijación para soltar la cubierta.

1. Apriete los clips de fijación para soltar la cubierta.

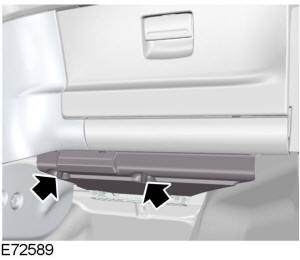

2. Retire la tapa.

2. Retire la tapa.

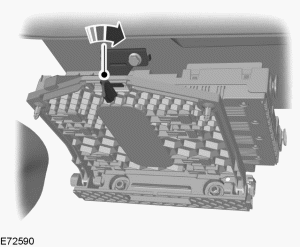

3. Gire el pomo 90 grados y suelte la caja de fusibles del soporte de sujeción.
4. Baje la tapa de la caja de fusibles y tire de ella hacia usted.
5. Efectúe la instalación en orden inverso.

Caja de fusibles trasera - 4 puertas y 5 puertas

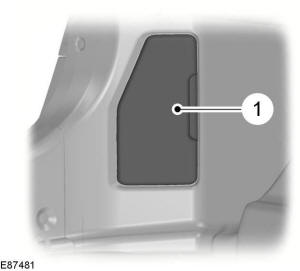

1. Retire la tapa.

1. Retire la tapa.

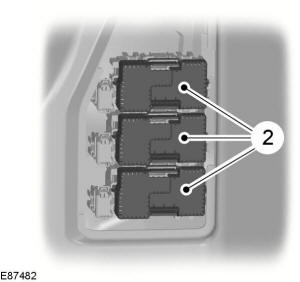

2. Desmonte la tapa de la caja de fusibles correspondiente.

2. Desmonte la tapa de la caja de fusibles correspondiente.

Caja de fusibles trasera - Familiar

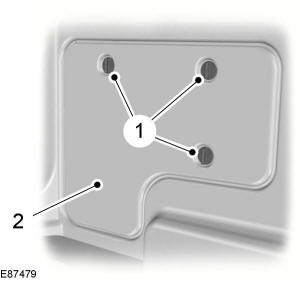

1. Suelte los dispositivos de bloqueo.

1. Suelte los dispositivos de bloqueo.
2. Retire la tapa.

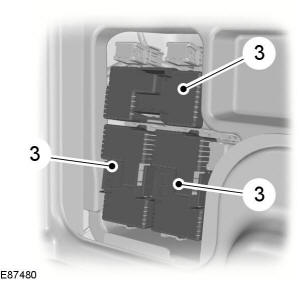

3. Desmonte la tapa de la caja de fusibles correspondiente.

3. Desmonte la tapa de la caja de fusibles correspondiente.
