Soportes de fijación de carga

PELIGRO

No supere la carga máxima permitida de 60 kilogramos (132 libras) en dos soportes de fijación de carga, ni 30 kilogramos (66 libras) en uno solo.

Compruebe la seguridad de los soportes de fijación de carga y apriete sus fijaciones de la siguiente manera:

  • antes de iniciar la marcha
  • después de conducir 50 kilómetros
  • a intervalos de 1000 kilómetros.

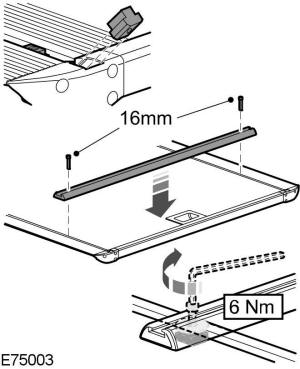

Montaje de los soportes de fijación de carga

Montaje del soporte de carga

Montaje del soporte de carga

AVISOS

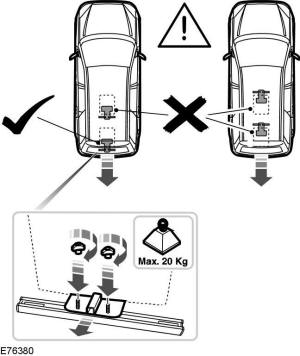

Monte el soporte de carga con la sección más larga en la parte trasera del vehículo. Si se monta en la posición incorrecta, es posible que el soporte no pueda sujetar la caja en su posición en caso de accidente.

No supere la carga máxima permitida de 20 kilogramos (44 libras).

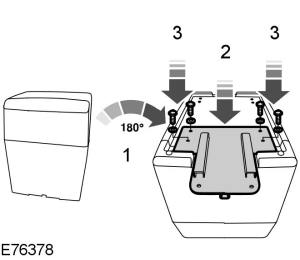

1. Dé la vuelta a la caja.

1. Dé la vuelta a la caja.
2. Coloque el soporte de carga
3. Fije el soporte de carga con cuatro tornillos.

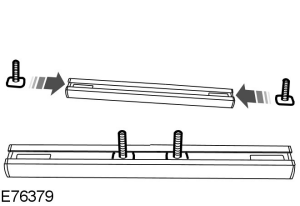

4. Deslice los tornillos prisioneros en el soporte de fijación de carga.

4. Deslice los tornillos prisioneros en el soporte de fijación de carga.

5. Fije el soporte de carga con dos tuercas de palomilla.

5. Fije el soporte de carga con dos tuercas de palomilla.
6. Desmonte los componentes en el orden inverso.
