Montaje detrás de los asientos delanteros

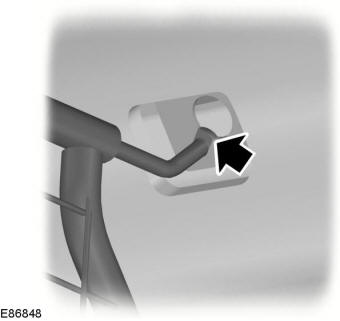

1. Acople a presión los extremos de la barra en la rejilla e introdúzcalos en

1. Acople a presión los extremos de la barra en la rejilla e introdúzcalos en los fiadores en el techo. Empuje la barra hacia delante para introducirla en la sección estrecha de los fiadores.

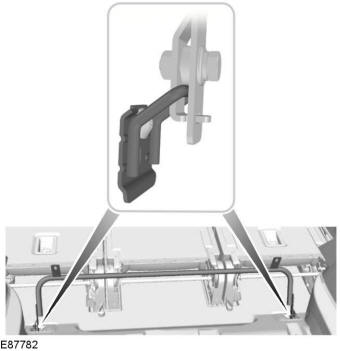

2. Fije la rejilla de seguridad para perros en los puntos de anclaje inferiores.

2. Fije la rejilla de seguridad para perros en los puntos de anclaje inferiores. No apriete los tornillos.

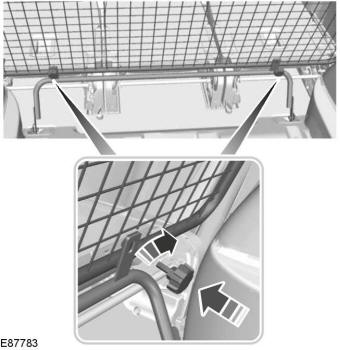

3. Fije la rejilla a la barra inferior con las ruedas de ajuste. No apriete las

3. Fije la rejilla a la barra inferior con las ruedas de ajuste. No apriete las ruedas de ajuste.
4. Apriete los tornillos en los puntos de anclaje inferiores.
5. Apriete las ruedas de ajuste.
