Luces traseras - 4 puertas

Intermitente, luz trasera y luz antiniebla

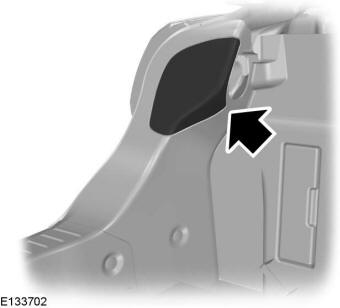

1. Desmonte el guarnecido.

1. Desmonte el guarnecido.

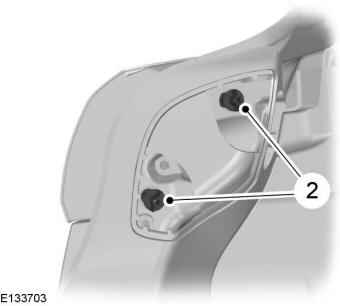

2. Retire las tuercas de mariposa y suelte la abrazadera. 3. Desmonte la luz.

2. Retire las tuercas de mariposa y suelte la abrazadera.
3. Desmonte la luz.

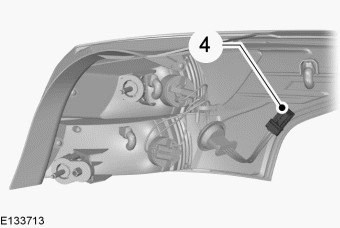

4. Desenchufe el conector.

4. Desenchufe el conector.

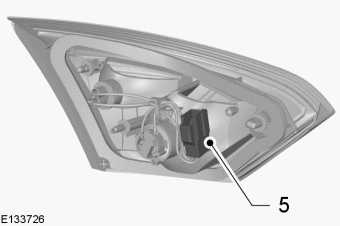

5. Desmonte el portalámparas.

5. Desmonte el portalámparas.

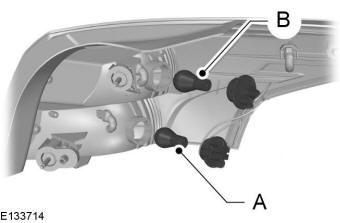

6. Presione suavemente la bombilla contra el portalámparas, gírela en sentido contrario a las agujas del reloj y retírela.

A. Luz trasera y antiniebla
B. Intermitente

Luz de freno y marcha atrás

1. Abra la tapa del maletero.

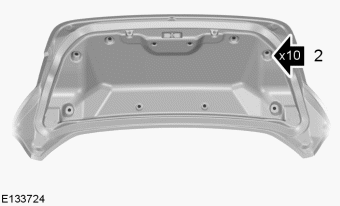

2. Desmonte el forro de la tapa del maletero.

2. Desmonte el forro de la tapa del maletero.

ATENCIÓN

ATENCIÓN

Desenganche primero el lado exterior.

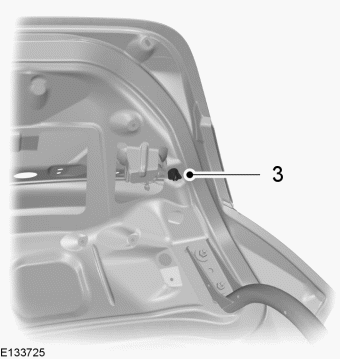

3. Retire la tuerca de mariposa y suelte las dos abrazaderas.

4. Desmonte la luz.

5. Desenchufe el conector.

5. Desenchufe el conector.

6. Desmonte el portalámparas. 7. Presione suavemente la bombilla contra el

6. Desmonte el portalámparas.

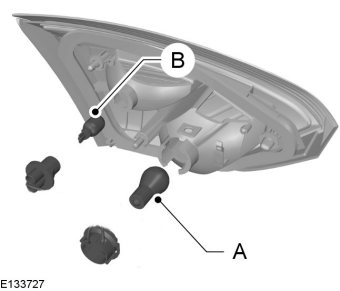

7. Presione suavemente la bombilla contra el portalámparas, gírela en sentido contrario a las agujas del reloj y retírela.
A. Luz de freno
B. Luz de marcha atrás

Tercera luz de freno

Nota: Estos componentes no se pueden reparar. Consulte con su Taller Autorizado en caso de fallo.

Luz de placa de matrícula

Nota: Estos componentes no se pueden reparar. Consulte con su Taller Autorizado en caso de fallo.

Luces interiores

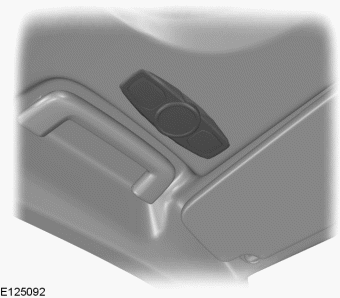

Vehículos con luces LED

Nota: El tablero de luces LED no se puede reparar. Consulte con su Taller Autorizado en caso de fallos de funcionamiento.

Luz del maletero, luz del hueco para los pies y luz del portón

Luz del maletero, luz del hueco para los pies y luz del portón

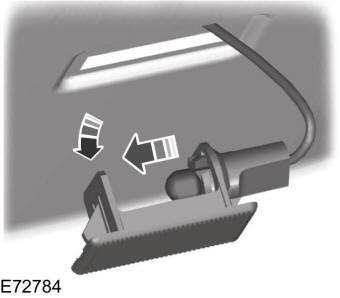

1. Extraiga la luz haciendo palanca con cuidado. 2. Retire la bombilla.

1. Extraiga la luz haciendo palanca con cuidado.
2. Retire la bombilla.
