Montar las barras transversales

AVISOS

Distribuya la carga equitativamente por la zona de carga y mantenga el centro de gravedad lo más bajo posible. Asegure bien la carga para evitar que pueda deslizarse. No coloque nunca cargas directamente sobre la superficie del techo.

Desmonte las barras transversales antes de entrar en un túnel de lavado.

Nota: Los rieles laterales de la parrilla portaequipajes están diseñados para montar barras transversales (para portabicicletas, portaesquíes, etc.) de la gama de accesorios de Ford.

Nota: Antes de instalar las barras transversales limpie los rieles laterales con agua y una esponja.

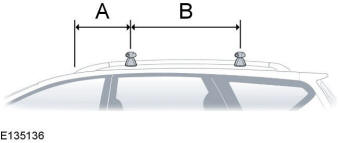

Nota: Coloque las barras transversales según se muestra.

A 515 mm (20 pulgadas) B 750 mm (30 pulgadas)

A 515 mm (20 pulgadas)
B 750 mm (30 pulgadas)

Nota: Se proporcionan almohadillas adhesivas para ayudar a reducir el ruido de

Nota: Se proporcionan almohadillas adhesivas para ayudar a reducir el ruido de sacudidas.

Nota: Asegúrese de que la superficie de los travesaños está limpia antes de fijar las almohadillas adhesivas.

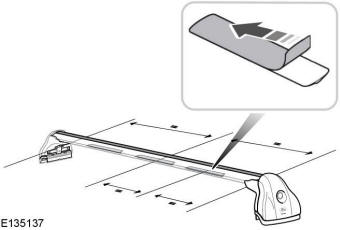

1. Retire la lámina posterior y pegue las almohadillas adhesivas a los travesaños en las posiciones indicadas.

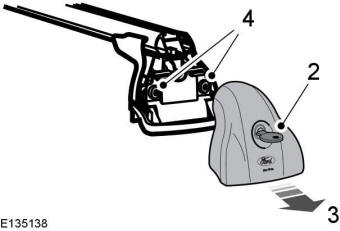

2. Introduzca la llave. Gire la llave a izquierdas. 3. Retire la tapa. 4.

2. Introduzca la llave. Gire la llave a izquierdas.
3. Retire la tapa.
4. Afloje los tornillos.

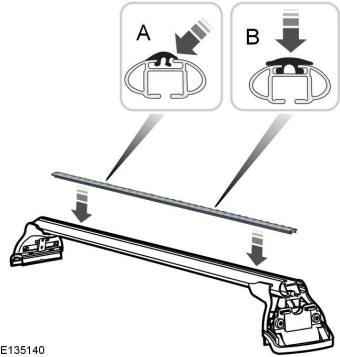

5. Monte listones de goma en las posiciones que se muestran.

5. Monte listones de goma en las posiciones que se muestran.

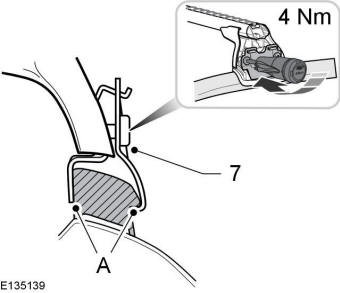

Nota: Asegúrese de que no haya ninguna separación entre la barra transversal

Nota: Asegúrese de que no haya ninguna separación entre la barra transversal y el riel(A).

6. Monte las barras transversales.
7. Apriete los tornillos hasta que oiga un clic claro.
8. Monte la tapa. Gire la llave en el sentido de las agujas del reloj para cerrar.
9. Retire la llave.

Instalación de un maletero en techo

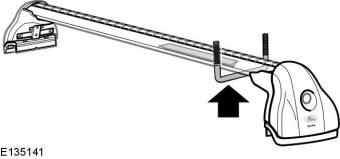

Asegúrese de que las almohadillas adhesivas no están en contacto con el perno

Asegúrese de que las almohadillas adhesivas no están en contacto con el perno de instalación.
